一、菜籽油、色拉油流量計工作原理與結構

   食用油油表是由計量箱和裝在計量箱內的一對橢圓齒輪，與上下蓋板構成輪流量一個密封的出月形空腔（由于齒輪的轉動，所以不是絕對密封的）作為一次排量的計算單位，當被測液體經管道進入流量計時，由于進出口處產生的壓力差推動一對橢圓齒輪旋動，不斷地把經初月形空腔計量后的液體輸送到出口處，橢圓齒輪的轉數與每次排量四倍的乘積即為被測液體流量的總量.

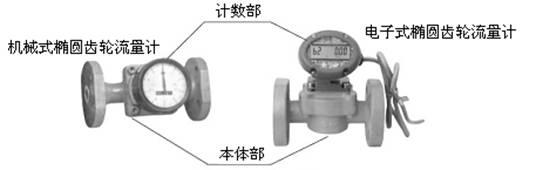

  食用油油表主要是由殼體、計數器、橢圓齒輪和聯軸器（分磁性聯軸器和軸向聯軸器）等組成。

技術數據：

二、菜籽油、色拉油流量計詳細參數

   油庫油表，柴油汽油油表流量計/橢圓齒輪流量變送器是由本體與QF13型發信器組成，可將管道內液體流量轉換為電脈沖信號輸出，它與我廠生產的XD系列顯示儀表配套使用（亦可與能接受改信息的其他儀表，如微機、顯示儀表配套），通過電子儀表直接顯示流經管道中液體總量及瞬時流量，適宜于遠距離計量顯示，自控調節，電腦加油等場合。

技術性能

允許基本誤差：0.5%或0.2%

被測液體粘度：0.6-200mpa.s

被測液體溫度：-10-+65℃

zui大工作壓力：鑄鐵、不銹鋼1.6mpa

鑄鋼：DN20-DN25（2.5mpa，）

DN15-40(6.4mpa)

主要材質：鑄鐵、鑄鋼、不銹鋼

管道連接法蘭：JB78-59 ，JB79-59

發信裝置：QF13發信器

供電：12V DC

傳輸距離：1千米

電性能精度：+1個脈沖

防爆等級：ExiaII CT5

三、菜籽油、色拉油流量計的安裝

 1.安裝前應徹底清洗管道，并在流量計前安裝過濾器，以防止雜物進入流量計。被測液體含有氣體時，應安裝空氣分離器。

2.應注意必須把流量計的橢圓齒輪軸安成水平位置，即表盤應與地平面垂直。調節流量和啟動、關閉的閥門應分別安裝在流量計的進出口端。

3.流量計殼體上箭頭指向應與被安裝管道的液體流動方向*。

4.連續流程的管理，安裝流量計的水平管道應裝有旁路閥，以便定時清洗、檢修。在垂直管道上安裝流量計，應裝在旁路管道中以防止雜物落入儀表內。

5.流量計的正確安裝的條件下，為便于讀數，可根據需要將計數器旋轉180°或90°。

四、的使用注意事項

1.嚴禁用水測試此流量計

2.啟動或停止時，啟閉閥門應緩慢，防止突然沖擊，并應防止倒流。

3.流量計進行檢修時，不得將后蓋拆卸，以免重裝時產生精度變化而影響儀表準確度。
