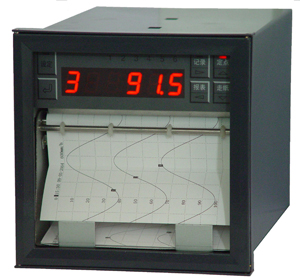

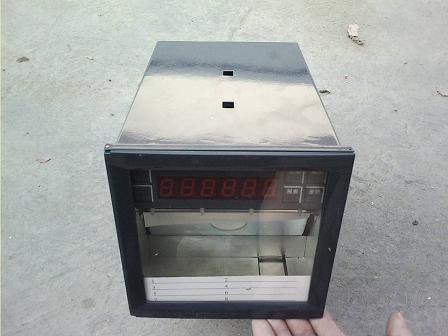

LKR1000系列智能小長圖有紙記錄儀概述
LKR1000系列智能小長圖有紙記錄儀每個通道均可直接選擇接收多種熱電偶、熱電阻、電壓和電流信號，并可對被測信號進行數字顯示及進行趨勢記錄和數字記錄。
LKR1000系列智能小長圖有紙記錄儀能在本身打印的100mm寬的紙格上同時記錄刻度值、時間及每一個信號的曲線，并將通道號印在各通道的軌跡旁。可通過鍵盤設定測量信號種類、小數點位置、顯示范圍、記錄邊界、報警值、回差、系統誤差的校正、記錄標尺、數據打印間隔、走紙速度、打印深度及時間等參數，并對所設參數加以保護。廣泛應用于醫藥、石油、化工、冶金、電力等行業及科研單位。
LKR1000系列--智能小長圖有紙記錄儀
選 型 表
|
LKR |
10 |
|
|
|
|
|
|
|
|
||||||||||||
|
型 號 |
型 譜 |
序 號 |
|||||||||||||||||||
|
LKR |
1 0 |
0 1 |
|
1路輸入 |
|||||||||||||||||
|
|
0 2 |
|
2路輸入 |
||||||||||||||||||
|
|
0 3 |
|
3路輸入 |
||||||||||||||||||
|
|
0 4 |
|
4路輸入 |
||||||||||||||||||
|
|
0 5 |
|
5路輸入 |
||||||||||||||||||
|
|
0 6 |
|
6路輸入 |
||||||||||||||||||
|
|
0 7 |
|
7路輸入 |
||||||||||||||||||
|
|
0 8 |
|
8路輸入 |
||||||||||||||||||
|
報 警 觸 電 |
|
A0 |
|
無 |
|||||||||||||||||
|
A1 |
1路報警 |
||||||||||||||||||||
|
A2 |
2路報警 |
||||||||||||||||||||
|
A3 |
3路報警 |
||||||||||||||||||||
|
A4 |
4路報警 |
||||||||||||||||||||
|
A5 |
5路報警 |
||||||||||||||||||||
|
A6 |
6路報警 |
||||||||||||||||||||
|
通 訊 方 式 |
|
B0 |
|
無 |
|||||||||||||||||
|
B1 |
RS-232通訊 |
||||||||||||||||||||
|
B2 |
RS-485通訊 |
||||||||||||||||||||
|
模 擬 輸 出 |
|
C0 |
|
無 |
|||||||||||||||||
|
C1 |
1路輸出 |
||||||||||||||||||||
|
C2 |
2路輸出 |
||||||||||||||||||||
|
配 電 輸 出 |
|
D0 |
|
無 |
|||||||||||||||||
|
D1 |
1路配電 輸出 |
||||||||||||||||||||
|
D2 |
2路配電輸出 |
||||||||||||||||||||
|
供 電方 式 |
|
A |
|
AC220V |
|||||||||||||||||
|
D |
DC24V |
||||||||||||||||||||
二、主要性能及技術指標
表一
|
信號種類 |
量程代碼 |
測量范圍 |
|
|
電 流 |
mA |
01 |
0～10mA |
|
mA |
02 |
4～20mA |
|
|
mA開方 |
03 |
4～20mA開方 |
|
|
電 壓 |
mV |
11 |
0～20mV |
|
mV |
12 |
0～50mV |
|
|
mV |
13 |
0～100mV |
|
|
V |
14 |
0～5V |
|
|
V |
15 |
1～5V |
|
|
V開方 |
16 |
1～5V開方 |
|
|
熱 電 阻 |
Pt100 |
21 |
-50.0～ |
|
Cu100 |
22 |
-50.0～ |
|
|
Cu50 |
23 |
-50.0～ |
|
|
遠傳壓力電阻 |
24 |
0～400Ω |
|
|
熱 電 偶 |
T |
31 |
0.0～ |
|
E |
32 |
0～ |
|
|
K |
33 |
0～ |
|
|
S |
34 |
0～ |
|
|
B |
35 |
500～ |
|
|
關閉通道 |
00 |
該通道關閉 |
|
9． 走紙速度: 通過鍵盤任意設定，走紙速度為10 mm/h到1990mm/h。
10．報警功能:
·提供六組繼電器接點輸出，由用戶任意組合使用
·每個通道報警均可選擇上限、下限、差值上限、差值下限
·每個通道的報警回差可設定，繼電器動作時有指示燈提示
·繼電器觸點容量：24VDC, 3A； 220VAC, 3A
11．通訊： 可提供RS232C或RS485通訊接口
【此項為擴展功能,定貨時須注明】
12．模擬量輸出：可提供兩路4 ~ 20 mA模擬量傳送輸出
【此項為擴展功能,定貨時須注明】
13．采樣周期: 0.6S
14．?dāng)?shù)字顯示及報警精度: ±0.2%FŸS
15．趨勢記錄精度: ±0.2% 「兩幅」
16．?dāng)?shù)字記錄精度: ±0.2%FŸS
17． 輸入阻抗: 大于10MW 〖注：進行電流測量時，輸入阻抗為250W〗
18．功率消耗: 不大于30W
19．正常工作環境: 溫度范圍：0～50°C 濕度范圍：10～85 % RŸH
20．電源電壓: 220 V; 50 Hz
21．外形尺寸: 144 ´ 144 ´ 200 mm
22．開孔尺寸: 138+1 ´ 138+1 mm
前一個產品：中長圖有紙記錄儀
下一個產品：中園圖記錄儀
