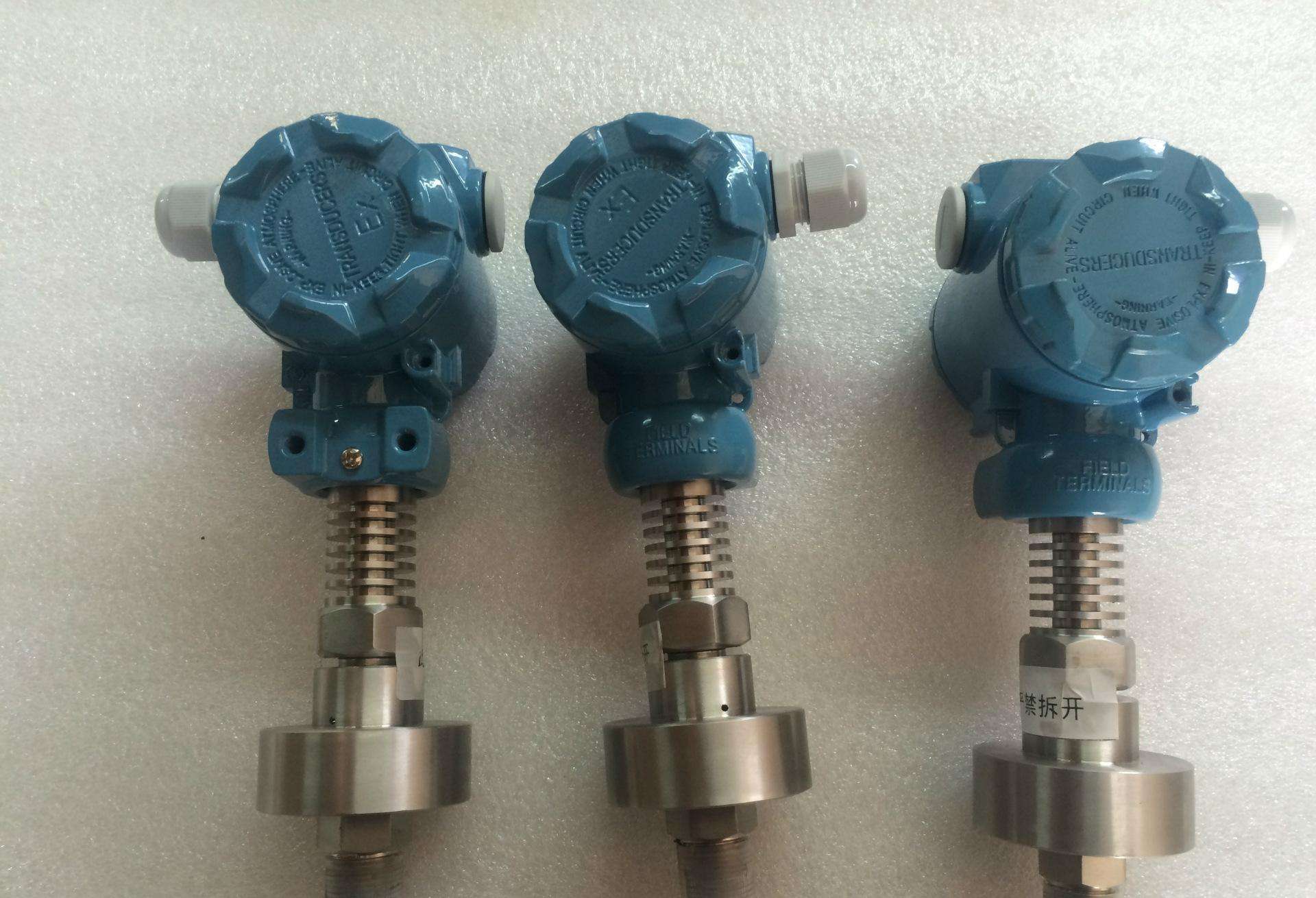

隔膜壓力變送器采用超大型膜片設計，芯體體采用進口材質、膜片隔離工藝、測試頭無引壓孔，測量過程中不存在粘稠介質堵塞的情況，一體化結構設計，適用于粘稠介質的化工涂料、油漆、泥漿、瀝青、原油等粘稠介質的壓力測量與控制。

隔膜壓力變送器被測介質的兩種壓力通入高、低兩壓力室，作用在δ元件（即敏感元件）的兩側隔離膜片上，通過隔離片和元件內的填充液傳送到測量膜片兩側。測量膜片與兩側絕緣片上的電極各組成一個電容器。當兩側壓力不一致時，致使測量膜片產生位移，其位移量和壓力差成正比，故兩側電容量就不等，通過振蕩和解調環節，轉換成與壓力成正比的信號。氣體隔膜式壓力變送器和絕對氣體隔膜式壓力變送器的工作原理和差壓變送器相同，所不同的是低壓室壓力是大氣壓或真空。

隔膜壓力變送器可分為兩種形式的安裝：（見圖）

隔膜壓力變送器適用于下列工況：

1、需要將高溫介質與變送器隔離。

2、測量介質對變送器敏感元件有腐蝕作用。

3、懸浮液體或高粘度介質。

4、被測介質由于環境或流程溫度變化而固化或結晶。

5、更換被測介質需要嚴格凈化測量頭。

6、測量頭必須保持清潔衛生。

7、密封壓力容器液位測量。

隔膜壓力變送器主要特點

·測量對象：開口或密封容器的液位。

·液位測量精度0.25%。

·測量范圍：6kPa~2000kPa。

·3-，4-英寸平膜片式或伸出式膜片。

·多種灌充液選擇，可滿足各種應用要求。

·阻尼可調。

·接液位材料：不銹鋼、哈氏合金C-276和鉭

隔膜壓力變送器技術指標

輸出信號：4～20MA.DC 二線制（模擬）

二線制 4～20mA 直流信號上疊加數字信號，由用戶選擇線性或開方輸出。（智能）

供電電源：12～45V.DC(詳見負載特性圖)

負載特性：

量 程 比：10：1 或 100 比 1

電源影響：<0.005%輸出量程/V

負載影響：電源穩定時，無負載影響。

測量精度：調校量程的?.1%，?.2（標配精度為?.2%，若選擇其他精度請?jiān)谟嗀涍x型

時注明。）

阻 尼：通常可在 0.1～16 秒之間可調，當灌充惰性液或帶遠傳裝置時，時間常數會增大。

啟動時間：<2 秒，不需預熱

工作環境：環境溫度 -29～93℃（模擬放大器）

-29～75℃（數字/智能放大器）

-29～65℃（帶顯示表頭）

本安型 Exia II CT5

靜壓影響：DP 類零位誤差：對于 14MPa,
