產品概述
TUF2000型超聲波流量計是采用國外先進低功耗單片機技術，選用了先進的集成電路及微處理器，開發而成的一種通用型高性能、低價格、高可靠性，功能強大的超聲波流量計。外夾式或者插入式超聲波流量儀表是以"時差法"為原理，測量圓管內液體流量的儀表。它采用了先進的多脈沖技術、信號數字化處理技術及糾錯技術，使流量儀表更能適應工業現場的環境，計量更方便、經濟、準確。可測量流體是水、海水、或油、漿液之類的單一均勻液體，對于導電或非導電、腐蝕性或無腐蝕性的液體均可測量，其安裝形式多樣，可滿足客戶的相關需求。
產品原理

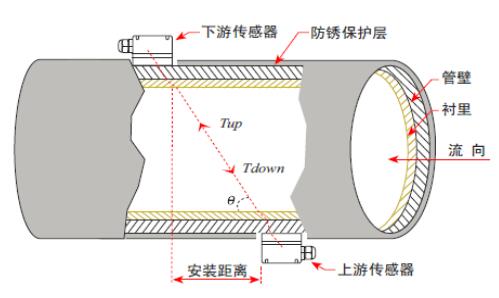

時差法：利用聲波在流體中順流傳播和逆流傳播的時間差與流體流速成正比這一原理來測量流體流量的。原理如下圖所示：
其關系符合下面表達式：
從上式可看出發生器發出的超聲波傳到接收器的時間變化與管路內的流體流速成正比。據此把管道參數置入儀器，采集數據經變換器變換即得到瞬時流量，并得累計流量。
應用領域
產品主要應用領域有以下幾個方面：給水和排水、石油、化工、冶金、礦山、供暖、發電、水利和水資源、節能監測、節水管理、造紙、船體制造行業、食品和醫藥、流量巡檢、流量跟蹤和采集、熱量測量、熱量平衡。

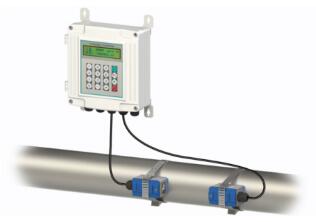

外貼分體式

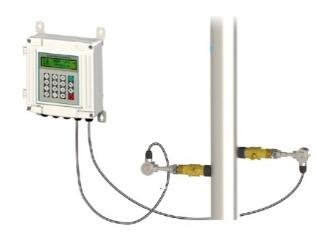

插入分體式
管段分體式
性能指標
|
類別 |
性能參數 |
|
|
主機 |
原理 |
超聲波時差法測量原理 |
|
精度 |
流量：±1%；熱量二級表（優于）；重復性：±0.2%；線性度±0.5% |
|
|
操作 |
16鍵輕觸鍵盤 |
|
|
信號輸出 |
4mA～20mA DC |
|
|
信號輸入 |
可連接三線制溫度傳感器，實現熱量測量 |
|
|
數據接口 |
RS485輸出，支持MODBUS等協議 |
|
|
管道情況 |
管材 |
鋼、不銹鋼、鑄鐵、水泥管、銅、PVC、鋁、玻璃鋼等一切致密的管道，允許有襯里 |
|
管內徑 |
DN15～DN1500 |
|
|
直管段 |
傳感器安裝點最好滿足：上游10D，下游5D，距泵出口30D（D為管道內徑） |
|
|
測量介質 |
種類 |
水、海水、工業污水、酸堿液、酒精、各種油類等能傳導超聲波的單一均勻液體 |
|
溫度 |
-30℃～160℃（標準探頭：-30℃～90℃，高溫探頭：-30℃～160℃） |
|
|
濁度 |
10000ppm且氣泡含量較小 |
|
|
流速 |
(0～±10)m/s |
|
|
工作環境 |
溫度 |
主機：-20℃～60℃；傳感器：-30℃～160℃ |
|
防護等級 |
傳感器可至IP68（需灌膠）、轉換器IP65 |
|
|
電源 |
8V～36V DC（選配）或85V～264V AC（選配） |
|
主機分類（可選配）
|
主機分類 |
壁掛式 |

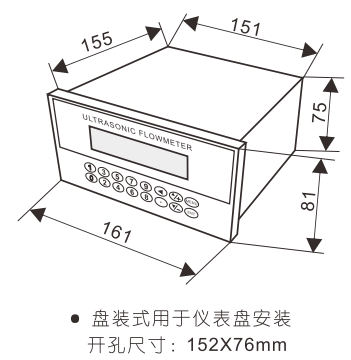

盤裝式 |
隔爆式 |
|
主機外觀 |
|
|
|
|
主機型號 |
TUF2000-SW |
TUF2000-SS |
TUF2000-SD |
|
主機尺寸 |
154×202×75 |
152×76（開孔） |
325×325×165 |
|
傳感器分類 |
外貼式 |

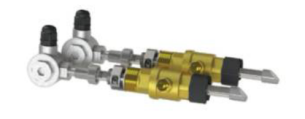

插入式 |
加長插入式 |
|
傳感器外觀 |
常溫型 |
|
|
|
高溫型 |
產品附件（可多選配）
|

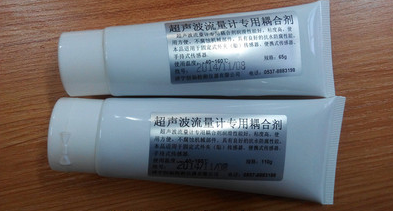

超聲波耦合劑 |

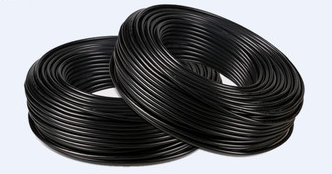

超聲波專用線纜 |
超聲波管道打孔器 |
超聲波測厚儀 |
|
|
|
|
|

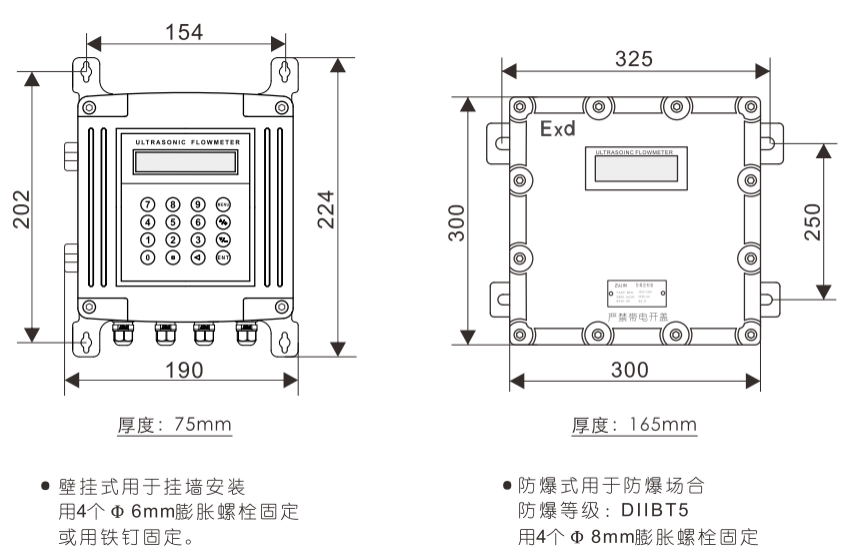

主機的分類（選配）
選型指南
|
TUF2000 |
型超聲波流量計 |
|||||||
|
流量計類型 |
SW |
壁掛式主機 |
||||||
|
SS |
盤裝式主機 |
|||||||
|

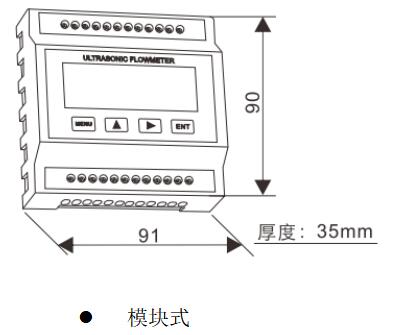

SM |
模塊式主機 |
|||||||
|
SD |
防爆式主機 |
|||||||
|
冷熱量表功能 |
N |
無冷熱量表功能 |
||||||
|
H |
冷熱量表功能 |
|||||||
|
傳感器類型 |
B1 |
標準小型外貼式傳感器TS-2型，DN32～DN65，-30℃～90℃ |
||||||
|
B2 |
標準中型外貼式傳感器TM-1型，DN80～DN400，-30℃～90℃ |
|||||||
|
B3 |
標準大型外貼式傳感器TL-1型，DN450～DN1000，-30℃～90℃ |
|||||||
|
B4 |
高溫小型外貼式傳感器HTS-1型，DN32～DN65，-30℃～160℃ |
|||||||
|
B5 |
高溫中型外貼式傳感器HTM-1型，DN80～DN400，-30℃～160℃ |
|||||||
|
B6 |
高溫大型外貼式傳感器HTL-1型，DN450～DN1000，-30℃～160℃ |
|||||||
|
C1 |
標準高溫插入式傳感器TC-1型，DN50～DN1200，-30℃～160℃ |
|||||||
|
C2 |
加長高溫插入式傳感器TLC-2型，DN80～DN1500，-30℃～160℃ |
|||||||
|
G |
管段式（分體式管段） |
|||||||
|
T |
其他可定制（口徑＜DN3600，雙、三聲道、多聲道插入式，大口徑外貼式等） |
|||||||
|
公稱通徑 |
XXX |
按實際通徑計，例如050～DN50； |
||||||
|
客戶管道材質 |
0 |
碳鋼 |
||||||
|
1 |
不銹鋼（外貼安裝則316/316L除外） |
|||||||
|
2 |
鑄鐵 |
|||||||
|
3 |
玻璃鋼 |
|||||||
|
4 |
PVC |
|||||||
|
5 |
水泥（需帶管箍測量） |
|||||||
|
6 |
其他 |
|||||||
|
壓力 |
1.6 |
MPa(默認≤1.6MPa)，高壓需注明，按實際壓力計 |
||||||
|
輸出信號 |
E |
4mA～20mA DC |
||||||
|
R8 |
RS485輸出，標準Modbus協議 |
|||||||
|
供電電源 |
V1 |
24V DC |
||||||
|
V2 |
220V AC |
|||||||
|
傳感器距主機距離（總長） |
XXX |
m(標配為10m，即兩根電纜，5m/根；用戶可自行選擇線長，一般不建議每根超過100m) |
||||||
|
完整型號 |
示例： TUF2000-SW-N-B1-050-0-1.6-ER8-V1-10 |
|||||||
選型提示
1、測量介質 工作壓力 MPa及溫度 ℃。
2、流量范圍：最小流量 常用流量 最大流量 公稱通徑 （mm）。
3、安裝類型： 輸出類型： 供電電源： V。
4、產品一般為單聲道，其他雙聲道、三聲道、多聲道需聯系技術定制。
